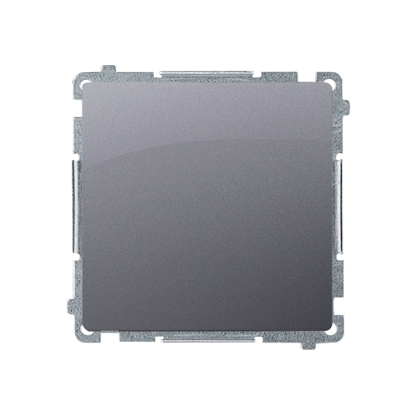

Krížový prepínač, radenie č. 7 bez piktogramu, (prístroj s krytom), 10AX, skrutkové svorky, strieborná matná

BMW7.01/X/43

Krížový prepínač, radenie č. 7 bez piktogramu, (prístroj s krytom), 10AX, skrutkové svorky, strieborná matná
Pridať do skrýše

Základné údaje

  1. Séria: Simon Basic
  2. Názov výrobku/typ: Krížový prepínač, radenie č. 7,
    bez piktogramu
  3. Farba: strieborná matná
  4. Druh výrobku: prístroj s krytom
  5. Menovitý prúd svetelný: 10 AX
  6. Menovité napätie: 250 V
  7. Typ zapojenia / typ svorky: skrutkové svorky
  8. Stupeň ochrany IP: IP20/IP44
  9. Poznámky: Na získanie triedy odolnosti IP44 použite rémčeky BMR1CB/..; BMR2CB/.. alebo BMR1B/..; BMR2B/...; BMR3B/..,
    Na získanie triedy odolnosti IP44 použite rémčeky: BMR1B/..; BMR2B/...; BMR3B/..
  10. Podsvietenie.: voliteľné,
    nepripojené

Podrobné údaje

  1. Trieda ETIM: EC001590 inštalačný spínač
  2. Potlač/Piktogram: bez potlače
  3. Typ materiálu: plastická hmota,
    PC,
    bezhalogénové
  4. Povrchová ochrana: lakovanie
  5. Povrchová úprava: matný
  6. Spôsob montáže [ETIM]: Montáž pod omietku
  7. Spôsob upevnenia: pätky / skrutky
  8. Výška výrobku: 75 mm
  9. Šírka výrobku: 75 mm
  10. Hĺbka výrobku: 41 mm
  11. Hĺbka vstavanie: 24 mm
  12. Metóda využitia/spôsob činností: tlačidlo kolískové
  13. Počet tlačidiel / páčky: 1
  14. Pripojovcí systém: Krížový spínač (bistabilný)

Logistické údaje

  1. Počet v zbernom balení: 10
  2. Jednotka miery: ks
  3. EAN jednotkové balenie: 5902787865696
  4. Typ jednotk. bal.: zváraná fólia
  5. Výška jedn. bal.: 16 cm
  6. Šír. hromad. bal.: 11 cm ?Horizontálny rozmer strany s etiketou alebo s čelom výrobku
  7. Dĺžka jednotkového balenia: 4.6 cm
  8. Hmotnosť výrobku v jednotkovom balení: 0.0766 kg
  9. Typ hromadného balenia: uzatvárateľná škatuľa
  10. Výška hromadného balenia: 10 cm
  11. Šírka hromadného balenia: 19 cm ?Horizontálny rozmer strany s etiketou
  12. Dĺžka hromadného balenia: 23 cm

Súbory na stiahnutie

  1. Inštrukcia
  2. Schému zapojenia
  3. Schéma zapojenia spínača č.7 krížového v zapojení s dvoma prepínačmi č.6 striedavými (schodovými)
  4. Schéma zapojenia spínača č.7 krížového v zapojení s dvoma prepínačmi č.6 striedavými (schodovými)
  5. Vyhlásenie o zhode
  6. K-S_236G_2020_SK_Spínače Basic Modul NR
  7. Stiahnuť list produktu
  8. BMW7.01/X/43
  9. Katalóg
  10. Simon_Basic

Pasujúce rámčeky
